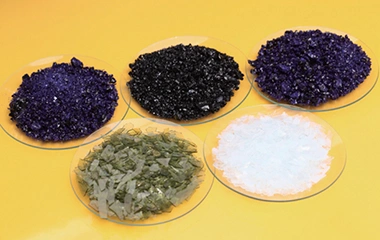

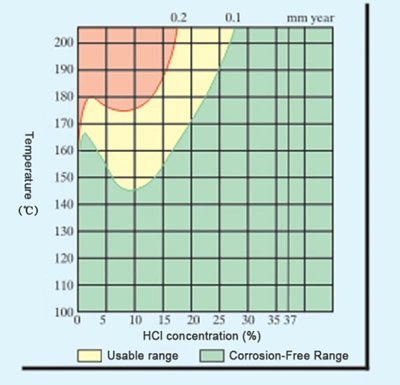

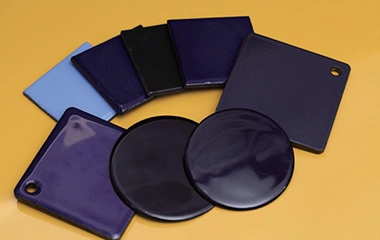

화학 산업에서 사용되는 모든 산성 물질 중, 염산은 가장 일반적으로 사용됩니다. 그러나 염산은 부식성이 강한 제품 중 하나이기도 합니다. 표에서 볼 수 있듯이 GT88 유리 라이닝은 이 액체에 대한 강한 내식성을 보여줍니다. 낮은 농도에서는 내식성이 크게 변화합니다. 내식성은 약 1% 농도에서 가장 최고점에 도달한 후 10%에서 가장 낮은 수준으로 떨어집니다. 그러나 농도가 10%를 넘으면 내식성이 다시 급격히 증가합니다. 이 반응은 브로민화수소산, 요오드산, 클로로아세트산에서도 동일하게 관찰할 수 있습니다.

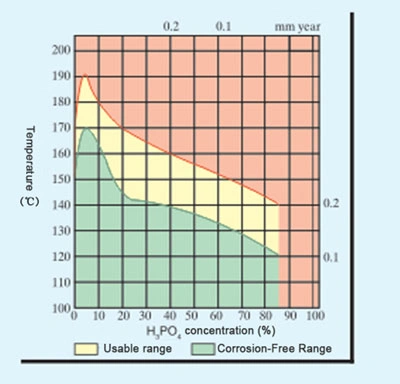

그러나 인산의 경우 그 반대, 농도가 높을수록 내식성이 낮아집니ㅏㄷ. 인산에는 불소 불순물이 포함된 경우가 많기 때문에 성능을 정확하게 평가하려면 부식 시험을 최소 일주일 이상 장기간 수행해야 합니다.

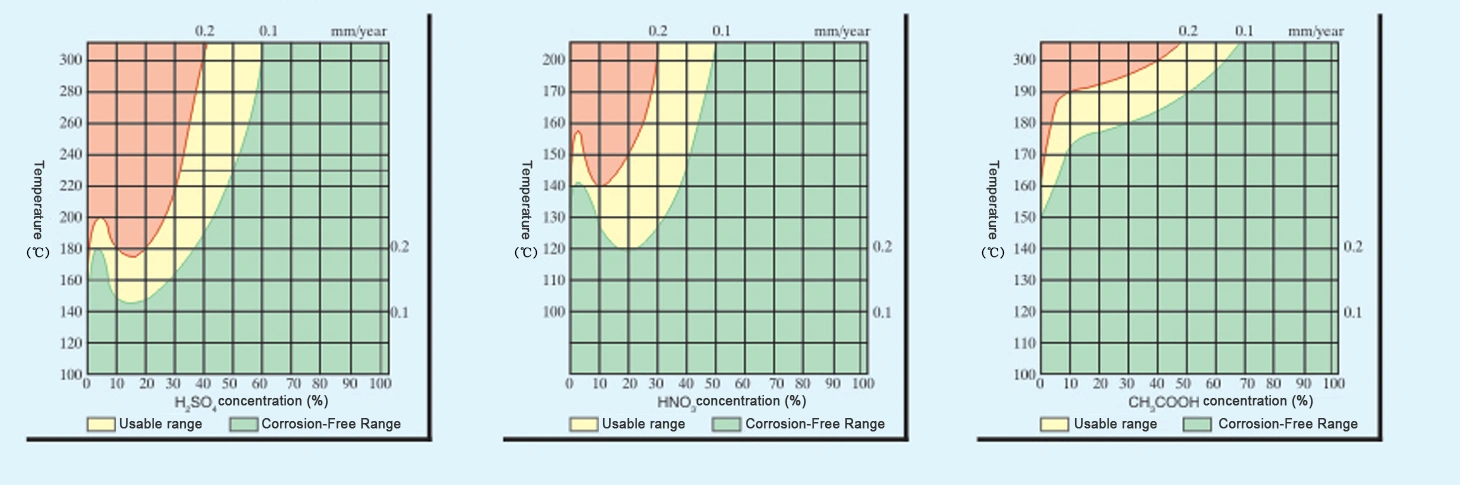

저농도에서 유리 라이닝은 이러한 산들에 가장 높은 내식성을 제공합니다. 그러나 농도가 약 20%에 도달하면 내식성은 최저점으로 떨어집니다. 이 지점을 넘어서면 농도가 계속 증가함에 따라 저항이 다시 개선 됩니다. 동일한 경향은 황산과 아질산에서도 볼 수 있으며, 여기에는 유기산의 대표적인 예로 아세트산이 포함됩니다.

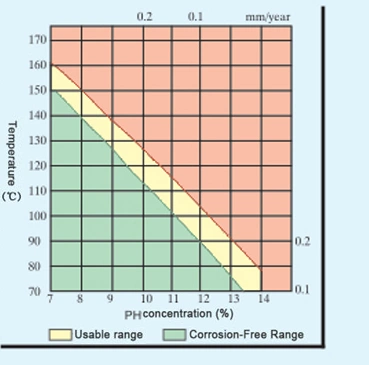

실온에서 GT88 유리라이닝이 모든 pH 수준의 알칼리를 견딜 수 있습니다. 그러나 온도가 상승하면 저항성이 감소합니다. 고농도 수산화나트륨 또는 수산화칼륨의 경우 안전한 작동 범위는 다음과 같습니다.

• 농도 10%일 경우: 66 °C
• 농도 20%일 경우: 60 °C
• 농도 30%일 경우: 57 °C
• 농도 50%일 경우: 54 °C

중화 공정에서 pH가 13 정도일 때 GT88은 최대 100 °C의 온도에서 작동할 수 있습니다. 액체 또는 고체 알칼리를 사용할 때는 반응기 중앙에 넣고 조심스럽게 저어줘야 합니다. 이렇게 하면 과열과 반응물이 유리 라이닝에 달라붙는 것을 방지하여 손상을 일으킬 수 있습니다. 금속 유기 화합물은 정상 조건에서 유리 라이닝을 부식시키지 않습니다.
